PMCL-AC55TS：OMCL-AC55TS 互換AFMプローブ
PMCL-AC55TSプローブは、OLYMPUS OMCL-AC55シリーズマイクロカンチレバーの直接代替品として設計されており、Olympusタイププローブに対応した多くのAFMシステムとのシームレスな互換性を確保します。
本モデルは、メガヘルツ帯域の高い共振周波数と低い熱雑音特性を有しており、液体―固体界面における高速かつ高分解能な測定を可能にします。
| モデル名 / ブランド | 金属コーティング |
| PMCL-AC55TS / PYRAMID | 金属コーティング（探針側：なし／反射面：金／クロム） |
| PMCL-AC55TS 仕様 | ||
| カンチレバー | 形状 | 長方形 |
| 寸法(L x W x T, μm) | 55 × 31 × 1.9 | |
| 共振周波数 (空気中, kHz) | 1125（±20） | |
| ばね定数(剛性, N/m) | 85（代表値） | |
| 材質 | シリコン（n型, 0.01–0.02 Ω・cm） | |
| 探針 | 形状 | 鋭利なテトラヘドラル構造（TipView対応形状） |
| 長さ（µm） | 12 | |
| 先端半径（nm） | 7（代表値） | |
| 探針角度（前面） | 0° | |
| （背面） | 35° | |
| （側面） | 対称形、ハーフコーン角9°以下 | |
| 材質 | シリコン（n型, 0.01–0.02 Ω・cm） | |

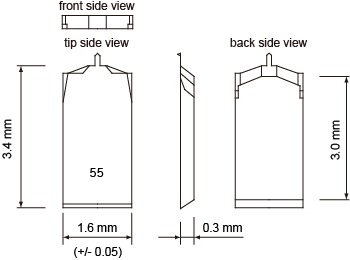

| チップ | 形状 | 長方形断面、面取り加工されたチップ構造 |
| 寸法（L×W×T, mm） | 3.4 × 1.6 × 0.3 | |
| パッケージ | ケース内チップ構成 | 分離済みチップ |
| 保管ケース | 粘着コーティング付きプラスチックケース | |
OmegaLever
共振周波数が1 MHzを超える次世代カンチレバーが登場しました。
「OmegaLever（オメガレバー）」は、高い共振周波数と低い熱雑音振動特性により、高速かつ高分解能の測定を実現します。
OmegaLeverの主な特長
- MHz帯の共振周波数による高速測定
- 低熱雑音振動による高分解能測定
（新シリコンカンチレバーシリーズ共通特長）
- 理想的な先端形状（Point-Terminated Tip）
- TipView構造
- 反射面金コーティング
- 取り扱いを容易にする新構造チップ
- パッケージ：分離済みチップ
1. MHz帯共振による高速測定
公称1.6 MHzの高い共振周波数により、高速スキャン測定が可能です。
これにより、AFMデータ取得にかかる時間の短縮が実現できます。
※OmegaLever使用時には、SPMセンサー回路において2.5 MHz以上の帯域幅が必要です。
Xラインスキャン：20 Hz
Kraton（SEBS）サンプル
提供：Wendy van Zoelen、Rachel Segalman（カリフォルニア大学バークレー校）
トポグラフィおよび位相像
測定：Cypher AFM（Asylum Research）
2. 低熱雑音振動による高分解能測定
カンチレバーの熱雑音振動が低減されていることにより、高分解能測定が可能です。
これは、高い共振周波数と高いばね定数に起因しています。
液体―固体界面の測定など、材料研究用途への適用にも有効です。
PBSバッファ中のマイカ試料
液中FM-AFM測定、提供：金沢大学 福間先生
3. 理想的な先端形状（Point-Terminated Tip）
テトラヘドラル形状の探針は、理想的な鋭利先端を有しています。
また、正面から見た際に高い対称性を示します。
この幾何学的特性により、高速スキャン（X方向）での測定に適しています。
ラインプロファイルおよび先端の拡大像もあわせてご確認ください。
4. TipView構造
TipView構造により、探針を目的位置へ容易に位置合わせすることが可能です。
探針はカンチレバー先端に配置されており、光学観察時にも先端が遮られることはありません。
5. 金属コーティング（反射面)
カンチレバーには、厚さ約70 nmの金（Au）薄膜がコーティングされています。
AFM装置のたわみ検出センサーにおける光反射効率を高め、高いS/N比での測定が可能です。
6. 取り扱い性に優れた新構造チップ
チップ側面は垂直に近い平行構造となっており、 ピンセットによる取り扱いが容易で、欠けや異物付着のリスクを低減します。
